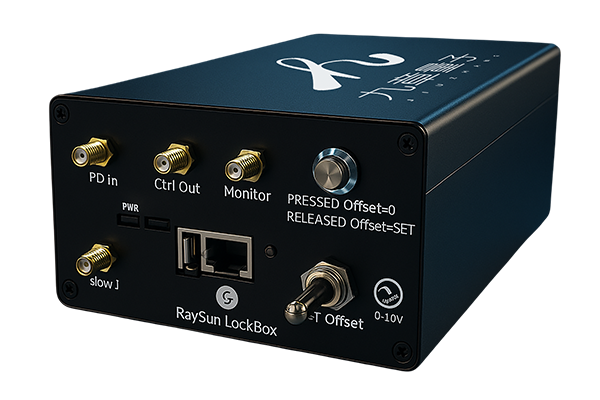

激光锁频控制器
JZ-Lock是一款基于Red Pitaya FPGA定制开发的激光锁频控制器，除了Red Pitaya常规的应用生态（Oscilloscope & Signal generator、Spectrum analyzer等）之外，内置了激光锁频控制应用程序“立宁”，可轻松实现激光频率扫描、调制、 解调、伺服锁定等功能。
产品亮点
高性能成熟硬件平台：ZYNQ系列高性能FPGA硬件平台
安全、易用：兼容主流的激光器控制器，简洁易用UI界面
基于机器学习的调制和解调参数自动优化
选定误差信号自动锁频，抗噪声和抗抖动算法
噪声分析功能，记录误差信号的功率谱密度(PSD)，用于分析锁定激光器的噪声并优化PID参数
内置高质量信号调理模块，可完美兼容主流PD探测器
内置精密电压基准和偏置电压产生模块、输出缓冲芯片，可支持压电陶瓷的直接驱动(10V)
产品亮点
高性能成熟硬件平台：ZYNQ系列高性能FPGA硬件平台
安全、易用：兼容主流的激光器控制器，简洁易用UI界面
基于机器学习的调制和解调参数自动优化
选定误差信号自动锁频，抗噪声和抗抖动算法
噪声分析功能，记录误差信号的功率谱密度(PSD)，用于分析锁定激光器的噪声并优化PID参数
内置高质量信号调理模块，可完美兼容主流PD探测器
内置精密电压基准和偏置电压产生模块、输出缓冲芯片，可支持压电陶瓷的直接驱动(10V)
应用领域
01 激光与原子物理研究：
- 激光光谱
- 激光冷却与陷俘
- 原子分子光物理实验
02 量子科学与精密测量：
- 量子计算
- 量子精密测量
- 时间与频率标准
应用领域
01 激光与原子物理研究：
- 激光光谱
- 激光冷却与陷俘
- 原子分子光物理实验
02 量子科学与精密测量：
- 量子计算
- 量子精密测量
- 时间与频率标准
产品参数
JZ-Lock
|
参数类型
|
参数名称
|
参数指标
|
| 信号输入 | 通道数 | 2 |
| 射频输入带宽 | DC-60MHz | |
| 输入阻抗 | 1MOhm/10pF | |
| 满量程输入电压范围 | ±1V | |
| 信号输入耦合方式 | DC | |
| A/D转换采样率 | 125MS/s | |
| ADC分辨率 | 14bit | |
| 信号输出 | 通道数 | 2 |
| 带宽 | DC-60MHz | |
| 负载阻抗 | 50Ohm | |
| 输出电压范围 | ±1V | |
| 采样率 | 125MS/s | |
| DAC分辨率 | 14bit | |
| 调制解调模块 | 三角波扫描频率 | 0.12Hz-3.8KHz,多档可选 |
| 三角波扫描范围 | ±1V | |
| 调制频率 | DC-50MHz | |
| 解调相位调节范围 | 0-360° | |
| 解调频率 |
支持1f/2f/3f/4f/5f |
|
| PID模块 | 反馈延迟 |
320ns(最大带宽约为500KHz); 125ns(仅使用PID功能，最大带宽约为1.25 MHz) |
| P\I\D调节范围 | 0-8191整数可调 | |
| 其他 | 5V USB供电，LAN连接/USB连接，支持Wi-Fi | |
产品参数
JZ-Lock
|
参数类型
|
参数名称
|
参数指标
|
| 信号输入 | 通道数 | 2 |
| 射频输入带宽 | DC-60MHz | |
| 输入阻抗 | 1MOhm/10pF | |
| 满量程输入电压范围 | ±1V | |
| 信号输入耦合方式 | DC | |
| A/D转换采样率 | 125MS/s | |
| ADC分辨率 | 14bit | |
| 信号输出 | 通道数 | 2 |
| 带宽 | DC-60MHz | |
| 负载阻抗 | 50Ohm | |
| 输出电压范围 | ±1V | |
| 采样率 | 125MS/s | |
| DAC分辨率 | 14bit | |
| 调制解调模块 | 三角波扫描频率 | 0.12Hz-3.8KHz,多档可选 |
| 三角波扫描范围 | ±1V | |
| 调制频率 | DC-50MHz | |
| 解调相位调节范围 | 0-360° | |
| 解调频率 |
支持1f/2f/3f/4f/5f |
|
| PID模块 | 反馈延迟 |
320ns(最大带宽约为500KHz); 125ns(仅使用PID功能，最大带宽约为1.25 MHz) |
| P\I\D调节范围 | 0-8191整数可调 | |
| 其他 | 5V USB供电，LAN连接/USB连接，支持Wi-Fi | |
服务体系
售前咨询
- 提供专业的售前咨询服务，帮助客户理解产品特性与优势
- 提供技术支持，解答客户关于产品技术细节和性能的疑问
定制化解决方案
- 提供定制化的解决方案，确保产品能够最大化满足客户应用需求
安装与调试
- 根据客户需求，提供现场或远程的安装指导与调试服务，确保设备顺利运行
售后与维护
- 提供快速响应的售后服务，解决客户在使用过程中遇到的问题
- 提供定期维护服务，确保产品性能和稳定性
- 维保期内免费维修
