超低噪声高精度数据采集卡
JZ-PDAC-LAN-4431是一款超低噪声、高精度、4通道同步采样的数据采集卡，采用网络接口通讯，集成24位高分辨率逐次逼近型A/D转换器，适用于声学分析、振动测试、电机控制和精密信号测量等领域。设备自带上位机并提供Python开发包。
产品亮点

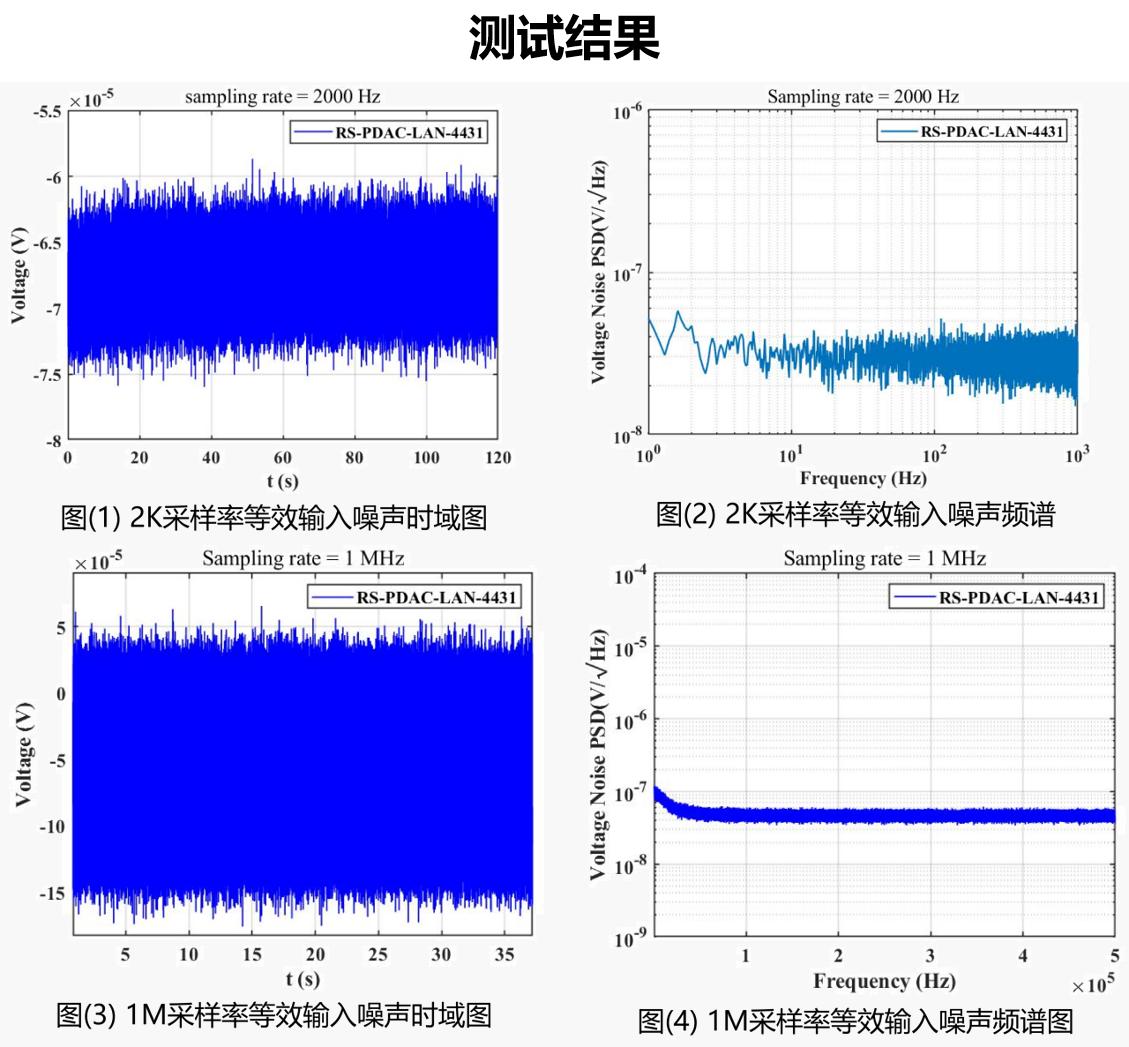

- 超低等效输入噪声（<28nV/Hz1/2 @10Hz, 2KS/s）
- 4 路同步采样高精度模拟输入（24 位 逐次逼近型A/D转换器）
- 最大采样率高达 2 MS/s
- DC 耦合
- 优异的动态范围、信噪比和谐波失真指标
- 高共模抑制比，低通道串扰，适合工业复杂环境
- 完善的Python 库支持
- 网络接口高速数据传输、即插即用
产品亮点
- 超低等效输入噪声（<28nV/Hz1/2 @10Hz, 2KS/s）
- 4 路同步采样高精度模拟输入（24 位 逐次逼近型A/D转换器）
- 最大采样率高达 2 MS/s
- DC 耦合
- 优异的动态范围、信噪比和谐波失真指标
- 高共模抑制比，低通道串扰，适合工业复杂环境
- 完善的Python 库支持
- 网络接口高速数据传输、即插即用
应用领域
01 原子物理领域弱信号检测
02 实验室低噪声数据采集
03 工业低电压高精度测试测量
04 医学检测与生命科学研究
应用领域
01 原子物理领域弱信号检测
02 实验室低噪声数据采集
03 工业低电压高精度测试测量
04 医学检测与生命科学研究
产品参数
JZ-PDAC-LAN-4431
| 参数 (Parameter) | 说明 (Description) | 数值 (Value) |
| 输入通道数 (Input Channels) | 模拟输入总数 | 4 路（BNC 接口） |
| 分辨率 (ADC Resolution) | A/D 转换器位数 | 24位逐次逼近型A/D |
| 采样率 (Sampling Rate) | 支持采样率范围 | 上位机实时显示状态下：每个通道最大2MS/s 数据保存状态下：每个通道最大1MS/s |
| 输入范围 (Input Range) | 电压范围 | ±10 Vpk |
| 输入耦合 (Coupling) | DC 耦合 | 每通道独立软件设置 |
| 输入阻抗 (Input impedance) | 通道输入电阻 | 1MΩ || 220 pF |
| 最大输入电压 (Max Input Voltage) | 相对于机壳地 | +15 V / –15 V |
| 动态范围 (Dynamic Range) | –60 dBFS, 1 kHz | ≥100 dB |
| 信噪比 (SNR) | / | ≥100 dB |
| 总谐波失真 + 噪声 (THD+N) | 20 Hz–200kHz | < –90 dB |
| SFDR | 无杂散动态范围 | ≥104 dB |
| 幅度平坦度 (Amplitude Flatness) | 20 Hz–200 kHz | ±0.01 dB |
| 共模抑制比 (CMRR) | 20 Hz–1 kHz | ≥60 dB |
| 通道串扰 (Crosstalk) | 相邻通道干扰 | < –100 dB |
| 等效输入噪声 (Input Noise) | ±10V范围 | 1M S/s : ≤88 μVrms 62.5 KS/s : ≤21 μVrms typ 31.2 KS/s : ≤14 μVrms typ 2 KS/s : ≤6 μVrms typ |
产品参数
JZ-PDAC-LAN-4431
| 参数 (Parameter) | 说明 (Description) | 数值 (Value) |
| 输入通道数 (Input Channels) | 模拟输入总数 | 4 路（BNC 接口） |
| 分辨率 (ADC Resolution) | A/D 转换器位数 | 24位逐次逼近型A/D |
| 采样率 (Sampling Rate) | 支持采样率范围 | 上位机实时显示状态下：每个通道最大2MS/s 数据保存状态下：每个通道最大1MS/s |
| 输入范围 (Input Range) | 电压范围 | ±10 Vpk |
| 输入耦合 (Coupling) | DC 耦合 | 每通道独立软件设置 |
| 输入阻抗 (Input impedance) | 通道输入电阻 | 1MΩ || 220 pF |
| 最大输入电压 (Max Input Voltage) | 相对于机壳地 | +15 V / –15 V |
| 动态范围 (Dynamic Range) | –60 dBFS, 1 kHz | ≥100 dB |
| 信噪比 (SNR) | / | ≥100 dB |
| 总谐波失真 + 噪声 (THD+N) | 20 Hz–200kHz | < –90 dB |
| SFDR | 无杂散动态范围 | ≥104 dB |
| 幅度平坦度 (Amplitude Flatness) | 20 Hz–200 kHz | ±0.01 dB |
| 共模抑制比 (CMRR) | 20 Hz–1 kHz | ≥60 dB |
| 通道串扰 (Crosstalk) | 相邻通道干扰 | < –100 dB |
| 等效输入噪声 (Input Noise) | ±10V范围 | 1M S/s : ≤88 μVrms 62.5 KS/s : ≤21 μVrms typ 31.2 KS/s : ≤14 μVrms typ 2 KS/s : ≤6 μVrms typ |
